項目概述

特高壓（800千伏）直流輸電工程的監測，面臨諸多挑戰，需設計具備高帶寬和強抗干擾能力的穩定無線鏈路，以保障在復雜電磁環境及不可視條件下視頻與數據的可靠回傳，這涉及中繼點的優化選?。煌瑫r，系統需解決野外長期供電（如利用太陽能、風能）、避雷安全以及高危區域（如高壓塔、變電站）的專業施工問題，并確保其具備高度的靈活性與擴容性，以便新增監控點能無縫接入現有網絡。

解決方案

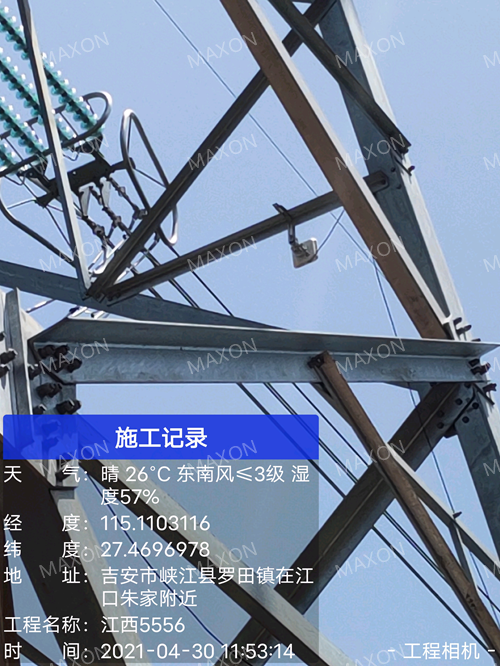

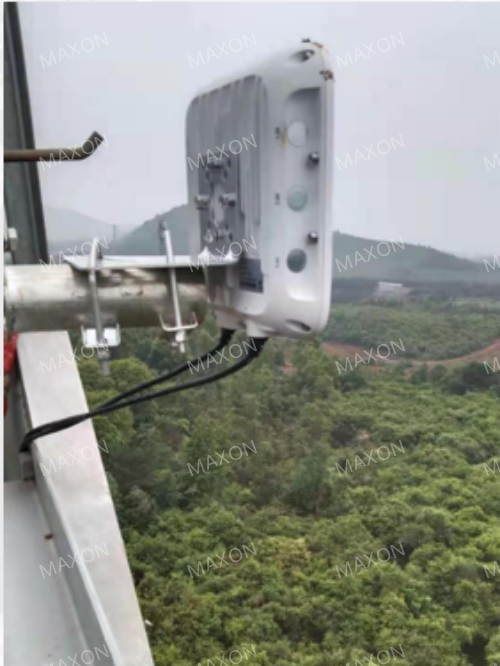

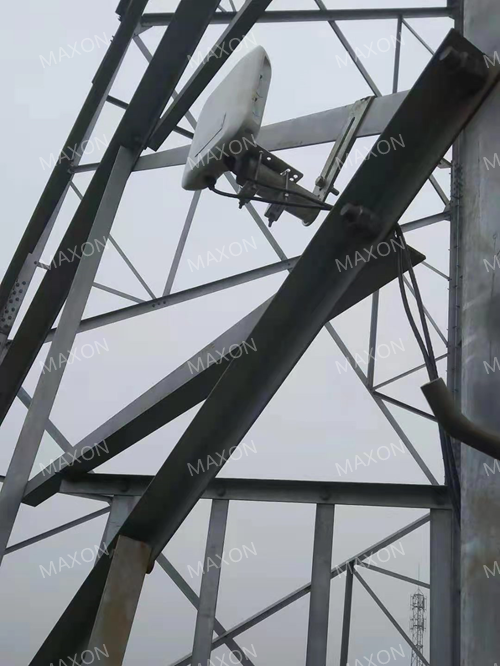

碼訊專門打造了一套電網監測系統架構。在監控中心部署碼訊工業級交換機與監控云平臺，同時在各電力鐵塔設置前端監控點及防護級別達 IP68 的工業級 AP，負責采集并上傳現場音視頻及環境數據。監控中心統一進行信息的接收、監測、存儲與管理，還可遠程操控前端設備。網絡鏈路采用閉環設計，一方面運用 STP 協議避免環路產生，另一方面借助兩端光纖落地點實現冗余接入，保障在任意單點斷路時，視頻信號仍能正常回傳。該項目全線采用遠距離傳輸網橋（MX5011B 系列）、工業級交換機（MX28MC-L系列）、全網通路由器（MX4041R/MX5041R/MX5061R）與輸電線路狀態監測裝置，完成長鏈分段組網，搭建起視頻監控畫面和傳感器監測數據的回傳通道，從而實現對特高壓輸電線路的狀態監測。

系統采用太陽能與蓄電池互補供電，日照充足時充電，無陽光時由蓄電池持續供電，確保設備穩定運行。

該工程起于四川C換流站，途經四川、云南、貴州、湖南、江西5省，輸送容量800萬千瓦。項目全線采用遠距離微波傳輸 + 輸電線路狀態監測裝置，完成長鏈分段組網，搭建視頻監控圖片和傳感器監測數據回傳通道，完成對特高壓輸電線路的狀態監測。

項目沿線以高山峻嶺為主，最高海拔3500米，山區地形占比近70%，地質結構復雜，氣候瞬息萬變，材料運輸和施工作業困難，生態環境保護要求高。項目中分段長鏈組網，單鏈最大11跳，最大距離超過50km。
