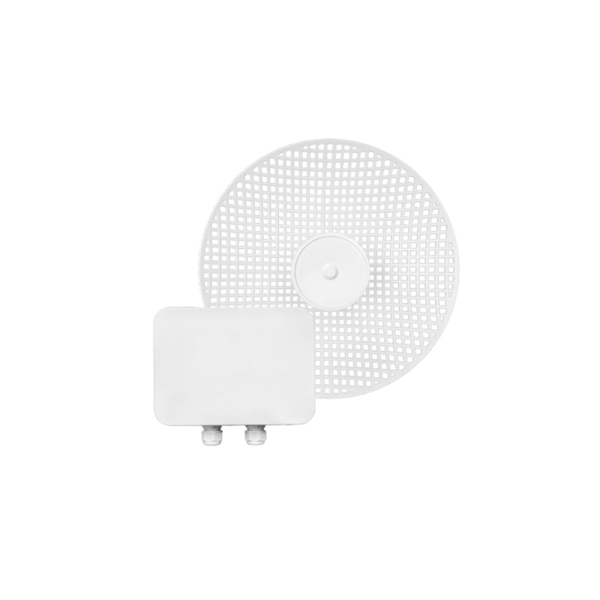

MX4011B-DE29 工業級室外WIFI4網橋（50km）/防護等級IP68

MX4011B-DE29是一臺碼訊推出的一款功能強大的無線傳輸產品。內置Maxon獨有的無線技術，該技術結合了業界領先的核心技術，包括MIMO、BeamForming、TDMA等等，具有傳輸距離遠，吞吐率高，抗干擾性強的特點。

規格書聯系碼訊申請樣機

產品概述

MX4011B-DE29 是一款支持 IEEE 802.11a/n協議的室外遠距離無線網橋，最遠傳輸距離 50km，支持 MIMO 2*2 標準，最高速率300Mbps。能夠支持 WDS 接入點/WDS 客戶端等多種無線模式，滿足不同的應用需求，支持千兆以太網口，靈活適用于不同的網絡接入方案。支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無線信號傳輸，確?？蛻粝硎芊€定、高質量、便捷的無線網絡服務。

MX4011B-DE29能夠為客戶提供穩定無線信號傳輸，確?？蛻粝硎芊€定、高質量、便捷的無線網絡服務。產品融合了多項業界領先
的核心成果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。適用于農村 WISP，森林防火，固邊工程等應用場景。

產品結構設計充分考慮到惡劣環境下的應用，設計符合IP68標準，采用外置高增益拋物面定向天線，是工業級無線基站網橋設備的理想選擇。

產品特征

支持 IEEE 802.11a/n標準
最高傳輸速率 300Mbps
支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
支持 802.3at 協議（POE）
天線抱桿式安裝，水平、垂直角度可調節
支持千兆以太網口，適應多類型網絡接入
防護等級達到 IP68，適應多種環境
天線增益 29dBi，超遠距離傳輸，可以達到 50km

產品規格

硬件規格	主機尺寸(mm)	217x217x68mm
	凈重(kg)	1.5kg
	安裝方式	抱桿 30mm≤立桿直徑≤50mm
	防護等級	IP66
	天線增益	29dBi
	天線波束寬度	水平角度6°垂直角度6°
	天線安裝方式	抱桿 30mm≤立桿直徑≤50mm
	天線尺寸(mm)	?600
	天線凈重(kg)	2.26kg
	供電方式	48V POE+
	最大功耗(W)	15W
	平均功耗(W)	10W
	處理器	AR9344
	內存	64MB DRAM, 8MB Flash
	網絡接口	1*10/100/1000Mbps
	射頻接口	2*N 型接頭
	最大發射功率	30dBm
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：4KV，空氣放電：6KV
	抗風風速	150km/h
軟件規格	工作協議	802.11a/n
	頻率范圍	5180~5320MHz、5745~5825MHz（中國） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美國） 5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿聯酋） 5745~5805MHz（印度尼西亞）頻率范圍：4920~6100MHz（使用時應遵循當地法律法規要求） *以上頻率需特定版本支持
	工作模式	接入點，客戶端，WDS接入點，WDS客戶端
	安全配置	WPA2-PSK，隱藏SSID，IP/MAC過濾
	網絡模式	網橋/路由
	配置管理	支持網頁配置、支持AC遠程管理、支持SNMP管理
	其他	定時重啟，VLAN支持，QoS，Watchdog

產品清單

MX4011B DE29產品清單

應用拓撲示意圖

射頻參數

發射功率				接收靈敏度
	速率	功率	公差	速率	靈敏度	公差
11a/n	6 Mbps	27dBm	+/- 2dBm	6 Mbps	-91dBm	+/- 2dBm
	54 Mbps	24dBm	+/- 2dBm	54 Mbps	-72dBm	+/- 2dBm
	HT20 MCS0(合路)	30dBm	+/- 2dBm	HT20 MCS0	-91dBm	+/- 2dBm
	HT20 MCS7(合路)	27dBm	+/- 2dBm	HT20 MCS7	-70dBm	+/- 2dBm
	HT40 MCS0(合路)	30dBm	+/- 2dBm	HT40 MCS0	-88dBm	+/- 2dBm
	HT40 MCS7(合路)	27dBm	+/- 2dBm	HT40 MCS7	-68dBm	+/- 2dBm
