綜合管廊通信與人員定位解決方案

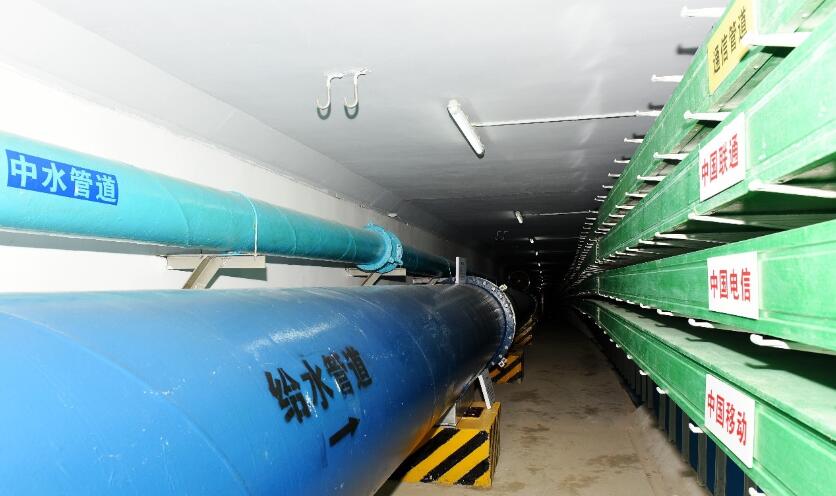

管廊通信

綜合管廊一般是在城市地下建造，將電力、通信、供水、熱力、能源等市政公用管線，根據規劃要求集中敷設在同一個構建物內，實施統一設計、施工、管理的市政公用隧道空間。綜合管廊的常見監控對象包括：管廊內環境溫、濕度，有害氣體濃度，通風、水泵設備狀態，集水坑液位，入侵檢測，視頻監控等。

城市地下綜合管廊監控系統是采用先進的計算機技術、通信技術、控制技術構建，對管廊各專業管線(電力電纜、給排水管、燃氣管道)運行安全、管廊環境(有害氣體、滄積水、溫濕度、風機水泵、照明)安全及人員安全(出入口管理、人員定位、遠程廣播、應急通信)進行監控和管理，使地下管廓內設備的運行狀態和管廊的環境狀態一目了然，實現“自動化監控、智能化管理”。

南京碼訊長期專注于工業數通產品研發與生產，針對于綜合管廊特殊應用，從管理型百/千兆工業交換機、核心萬兆交換機，到工業無線，我們提供一整套全面、詳細的產品及應用方案。

綜合管廊工業以太網組網應用

綜合管廊系統構造由：監控中心、通信傳輸、現場檢測三部分組成，監控中心是整個網絡的核心，它聯系、協調、控制和管理各個子系統的工作，通信傳輸層由工業交換機和各網絡傳輸設備組成。它負責對下層檢測設備采集的數據提供接入并上傳至監控中心，同時將監控中心下發的控制指令傳送至現場的各個節點。現場檢測由網絡攝像頭、傳感器、PLC組成，PLC負責統一采集管廊內的檢測信號以及控制管廊內設備進單元，為了保證數據的有效傳輸我們采用工業以太環網組網，通過使用全干兆工業以太網交換機組成千兆光纖環網，實現干兆網絡傳輸，千兆環網可以有效保證數據傳輸穩定性，當管廊中某個節點發生故障整個網絡可以快速收斂恢復，恢復時間≤20ms。

綜合管廊系統設備的要求

1、設備安全可靠，保證在地下管廊環境長時間穩定運行。

2、設備必需具備良好的耐高低溫、防塵、防潮、防腐蝕。

3、具備豐富的QOS機制，保障綜合管廊多應用業務正常傳輸。

4、滿足綜合管廊頻視頻監控應用，設備提供足夠帶寬和轉發性。

5、提供可靠的冗余網絡或光旁路保護網絡，發生故障時快速恢復。

綜合管廊通信項目需求分析

1.人員定位：人員定位，實時的顯示所在位置區域，定位精度能達 15米。

2. 人員軌跡監控：實時記錄移動軌跡，發生異常狀況時，可以回放人員的移動軌跡。

3. 任務報警：指定任務及行走路線，當路線出現錯誤時，將提示報警。報警方式可以采用手機短信形式，或有標簽震動報警。

4. 網絡上傳：數據上傳。預留擴擴展功能通過定位器傳輸移動視頻。

5. 用戶管理：用戶信息錄入，權限設置。

6. 標簽信息維護：標簽可以分配給人員。

7. 人員軌跡監控：實時記錄移動軌跡，發生異常狀況時，可以回放人員的移動軌跡。

8. 區域報警：危險區域不同人員進入或離開可以報警。

9. 查詢統計：相關操作日志、報警日志的維護與查詢。對整個網絡監控系統的信息進行統一處理，其中包括信息的設置、信息的記錄、信息的轉發及信息的查詢等。

10. 系統管理：系統維護、日志查詢、數據導入、數據導出、數據備份、數據上傳等。

11. 無線對講：對講機通過無線網絡接入進行無線對講。

綜合管廊通信方案設計

管廊定位方案拓撲圖

地下管廊wifi定位方案圖

1. 整體組網包含 Wi-Fi 定位于IP通話。

2. Wi-Fi 覆蓋采用大功率 AP，每間隔 100 米部署 1 臺，上聯核心交換網絡采用光纖傳輸，供電采用 POE 注入器就近取電;

3. Wi-Fi 組網為“瘦 AP+AC”架構，AC 即為無線控制器，進行統一配置和管理;

4. 定位卡同時支持 Wi-Fi 和用于定位，定位的相關軟件運行在定位服務器里;

地下管廊定位原理

地下管廊定位原理圖

1. 定位卡通過主動發送報文信息，AP接受報文。

2. AP接受到報文信息后上傳到定位服務器，定位引擎通過算法解析出定位卡的相應位置;

3. 定位服務器處理后，將位置信息可視化呈現;
