碼訊UWB+WiFi融合定位方案

UWB定位技術原理

超寬帶（Ultra Wide Band，UWB）技術是一種無線載波通信技術，利用納秒級的非正弦波窄脈沖傳輸數據。具有系統復雜度低，功耗低，多徑分辨能力強，安全性高，接入密度大，截獲能力低等特點，故UWB技術極適用于高精度定位場景。

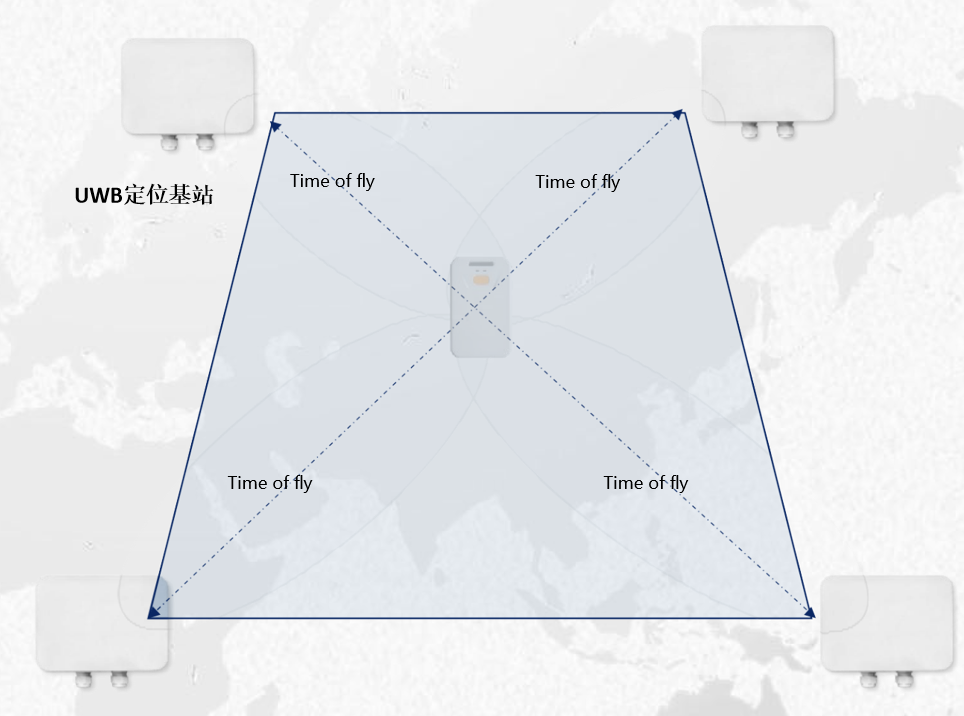

通過超寬帶脈沖進行精準測距，基于UWB超寬帶無線脈沖技術，以TOF （飛行時間）、TDOA（到達時間差）等定位算法，解算獲得定位標簽的空間坐標。

UWB定位2

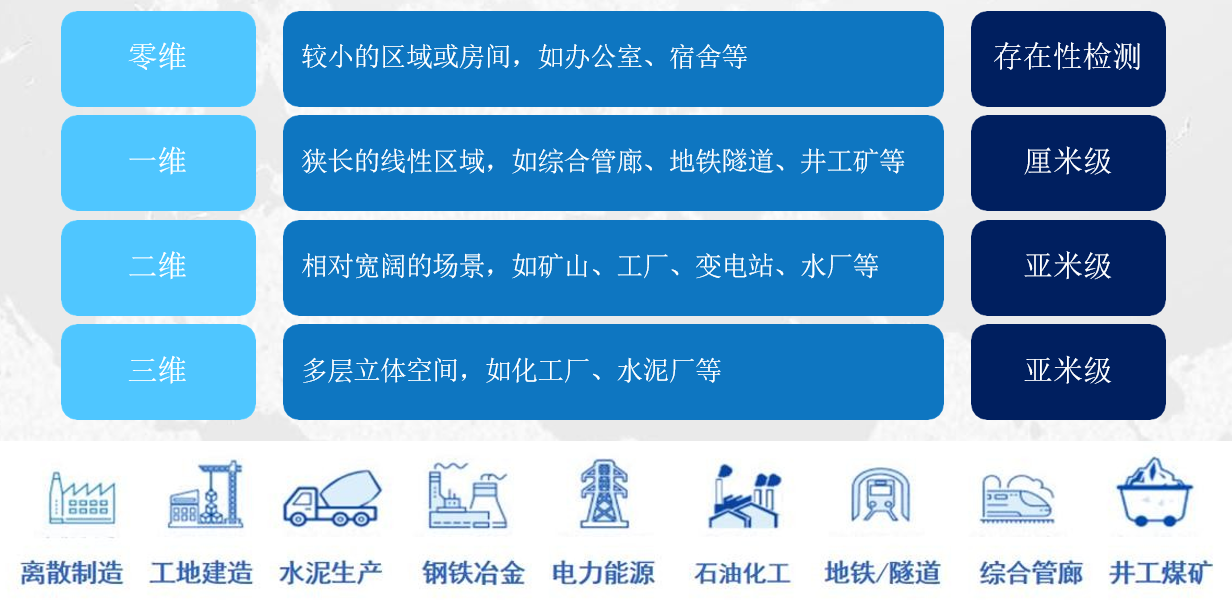

在位置定位基礎上實現歷史軌跡、實時位置、智能考勤、電子圍欄、視頻聯動、雙向告警等，滿足不同行業用戶在零維、一維、二維、三維場景下的業務需求。

UWB定位3

#	UWB	藍牙5.1	藍牙信標	Wi-Fi	RFID	Zigbee
精度	10-30cm	1-5m	3-5m 依賴于信標的密度	5-15m	15cm-1m	3-10m
可靠性	抗干擾能力強	對多路徑、障礙物和干擾非常敏感	易受遮擋和多徑影響	對多路徑、障礙物和干擾非常敏感	不易受影響	抗干擾能力弱
覆蓋范圍	50-100m	10-20m	6-8m	40-50m	1m	60-70m（主要應用一維）
數據通信	最高27Mbps	最高2Mbps	不適用	最高1 Gbps	不適用	20-250kbps
安全范圍	非常安全	可利用中繼攻擊進行欺騙	可利用中繼攻擊進行欺騙	可利用中繼攻擊進行欺騙	可利用中繼攻擊進行欺騙	安全性比較低
定位服務延遲	<1ms	≤3ms	≥3ms	≥3ms	≥1s	30ms
可拓展性	基于超過數萬個或不限量標簽的解決方案	幾百到一千標簽	幾百到一千標簽	幾百到一千標簽	不限量標簽	最大60000個節點

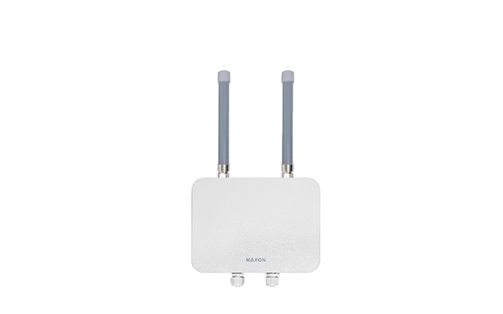

最高定位精度30cm
支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
適用于一、二維定位場景
支持IEEE 802.11a/b/g/n/ac標準
最高傳輸速率 300Mbps (2.4G) & 867Mbps (5.8G)
支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC) 管理，實現遠程集中配置與升級管理》支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
支持千兆以太網口，適應多類型網絡接入
防護等級達到IP67，適應多種環境

最高定位精度30cm
支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
適用于一、二維定位場景
支持IEEE 802.11a/b/g/n/ac/ax標準
最高傳輸速率 574Mbps (2.4G) & 1200Mbps (5.8G)（MX6023A系列最高支持6574Mbps）
支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC) 管理，實現遠程集中配置與升級管理》支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
支持2.5Gbps以太網口，支持完10Gbps光口，適應多類型網絡接入
防護等級達到IP67，適應多種環境

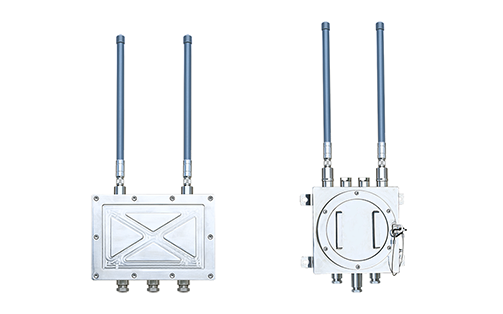

最高定位精度30cm
支持定位頻度0.1HzS 1HZ單基站容量可達200個標簽
適用于一、二維定位場景
防爆等級: ExdIIB/IICT6 Gb/ExtD A21IP68 T80C
支持IEEE 802.11a/b/g/n/ac標準
最高傳輸速率 300Mbps (2.4G) &867Mbps (5.8G)>支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC)管理，實現遠程集中配置與升級管理支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
支持千兆以太網口，適應多類型網絡接入
防護等級達到IP68，適應多種環境
